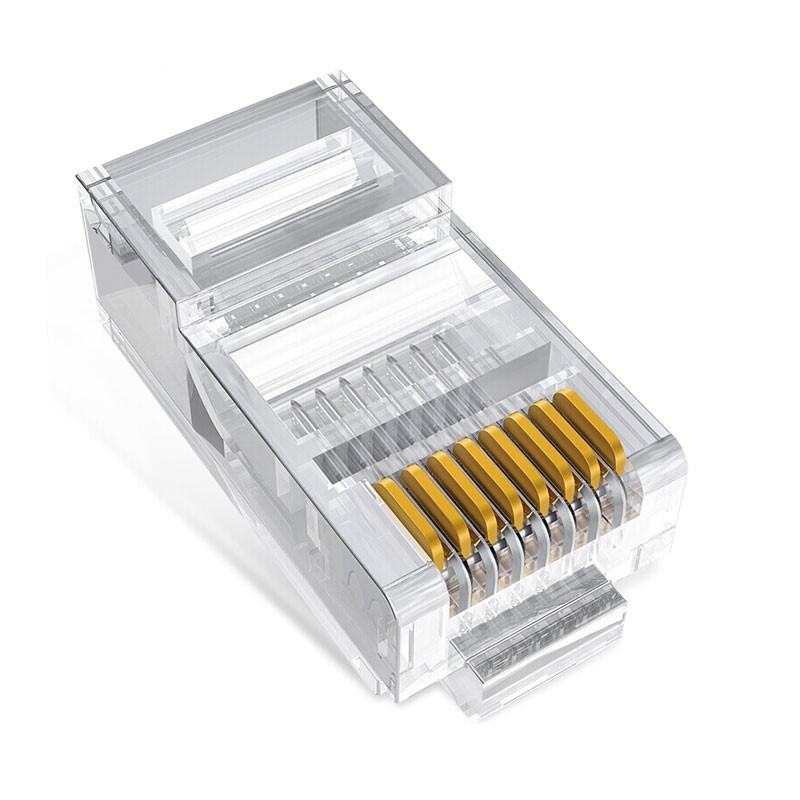

超五类非屏蔽水晶头

超五类非屏蔽水晶头核心参数速览：8P8C、适配24AWG线芯、镀金触点、最高支持1000Mbps、插拔≥1000次、通过福禄克测试。

核心参数

• 接口类型：8P8C RJ45，非屏蔽(UTP)，一件式

• 执行标准：IEC 60603-7、YD/T 926.3-2009、ANSI/TIA-568-C.2

• 传输性能：支持百兆(100Mbps)，最高兼容千兆(1000Mbps)，频率达100MHz

• 适用线缆：24AWG(0.45–0.51mm)，部分兼容23AWG；线孔孔径约1.0mm

• 材质工艺：阻燃PC外壳；磷青铜/黄铜三叉弹片，整体镀镍，接触区镀金(常见30–50μin)

• 机械寿命：插拔≥1000次(优质≥2000次)；弹片折弯≥15次(优质≥20次)

• 环境温度：-20℃~75℃

• 打线标准：568A/568B通用

• 质检要求：通过Fluke Channel链路测试，确保性能合规

• 包装规格：常见100个/盒

选型要点

• 镀金厚度：优先选50μin，弱电工程与高频场景更稳定

• 弹片设计：三叉弹片接触更稳，减少接触不良

• 线径匹配：24AWG通用，23AWG需选孔径适配款

• 合规性：认准通过链路测试与行业认证的产品，保障施工质量
