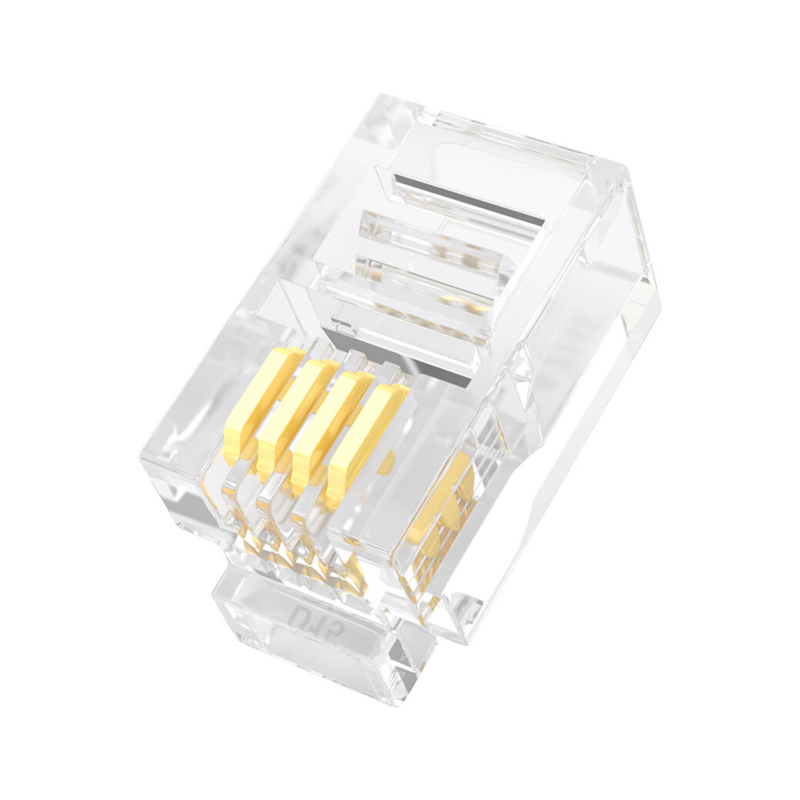

三类RJ11非屏蔽水晶头

以下为三类（Cat3）RJ11非屏蔽水晶头核心参数，适配语音与低速数据场景，选型与验收更清晰。

一、基础规格与标准

• 类型：RJ11 UTP Cat3，6P4C（6位4芯，电话常用），

• 执行标准：ANSI/TIA-568.2-D Cat3、ISO/IEC 11801 Class C、IEC 60603-7、FCC 68.500

• 带宽/速率：16MHz，适配10Base-T、POTS语音、低速Modem（≤10Mbps）

• 适用线缆：24–26AWG（线芯直径约0.40–0.51mm），三类非屏蔽双绞线（UTP）

二、结构与材质

• 接触弹片：磷青铜/黄铜，镀金15–50μin（0.38–1.27μm），常见2叉结构

• 外壳：PC/ABS，阻燃UL94 V-0，多为一件式

• 屏蔽：非屏蔽（UTP），无金属屏蔽壳/接地片

三、电气性能（典型值）

• 接触电阻：≤20mΩ；绝缘电阻：≥500MΩ

• 介质耐电压：500V DC/60s（无击穿/飞弧）

• 额定电流：约0.5–1A，适配普通语音供电

• 传输性能：串扰、衰减、回波损耗符合Cat3指标，16MHz下稳定

四、机械与环境

• 插拔寿命：≥750次，优质款≥1000–1200次

• 拉力测试：≥15–20N（线与水晶头结合力）

• 工作温度：-10℃～+60℃；存储：-40℃～+70℃

• 适用线径：约0.9–1.0mm（线缆外径）

五、选型要点

1. 认准Cat3 UTP标识，优先选6P4C适配多数电话场景

2. 镀金≥30μin，保证多次插拔导电稳定

3. 弹片为2叉结构，提升接触与抗振性

4. 配套三类UTP线缆，确保链路性能达标

5. 用于语音链路，无需屏蔽；用于强干扰环境可考虑屏蔽款
